TN/HTN/STN液晶显示简介

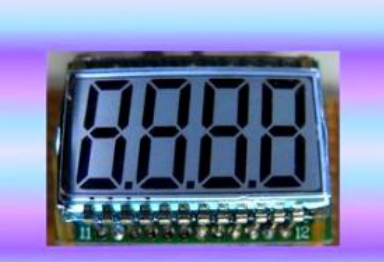

 1.TN膜式LCD液晶屏 

段码液晶屏,是LCD液晶屏显示模式的一种,LCD液晶屏有笔断式和点阵式两种模式,段码也称笔断一个数字是由8字显示出来的,一个8字是由7个笔段组成的,可以显示09的数字.如计算器、钟表等,显示内容均为数字

段码液晶屏,工艺比点阵的要简单许多,当然也只能显示比较简单的内容.段码液晶屏的汉字和图形,只能以固定的型式显示,数字是可以变的.而点阵的所有显示,都是可以随意变换的

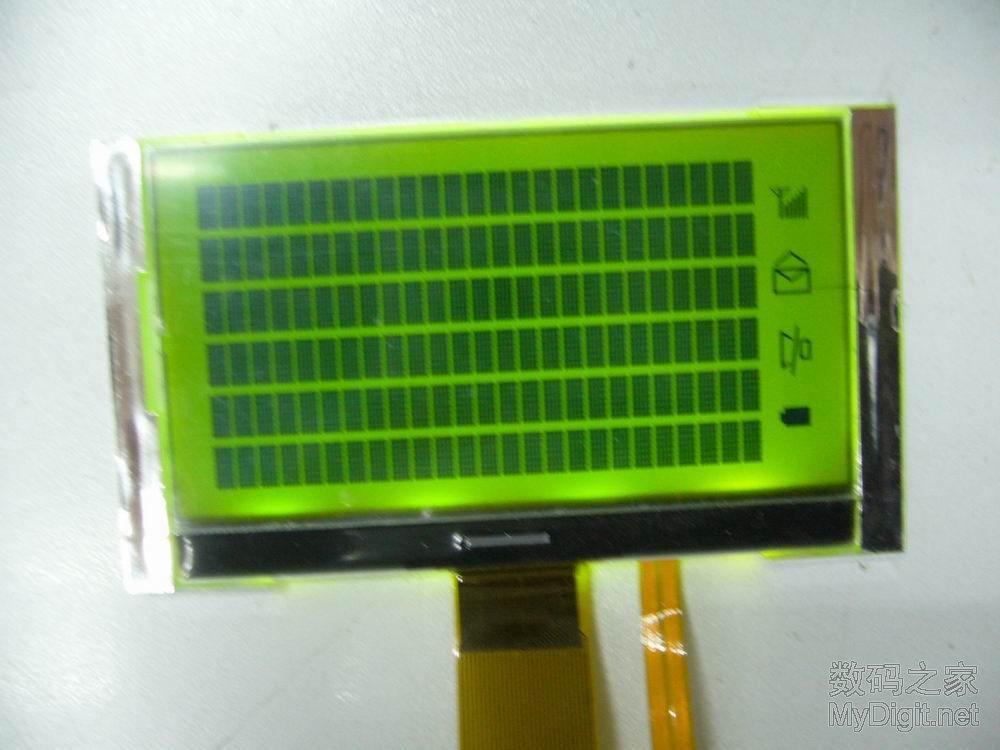

2.HTN膜式LCD液晶屏

.HTN(HighTwistedNematic)高扭曲向列型

 征:对比度高、功耗低、驱动电压低 

向列型液晶分子被夹在两块透明玻璃之间,在两层玻璃之间,液晶分子的取向偏转110~130度。这种类型LCD的特点是、动态驱动性能不够好,但视角比TN型的要宽

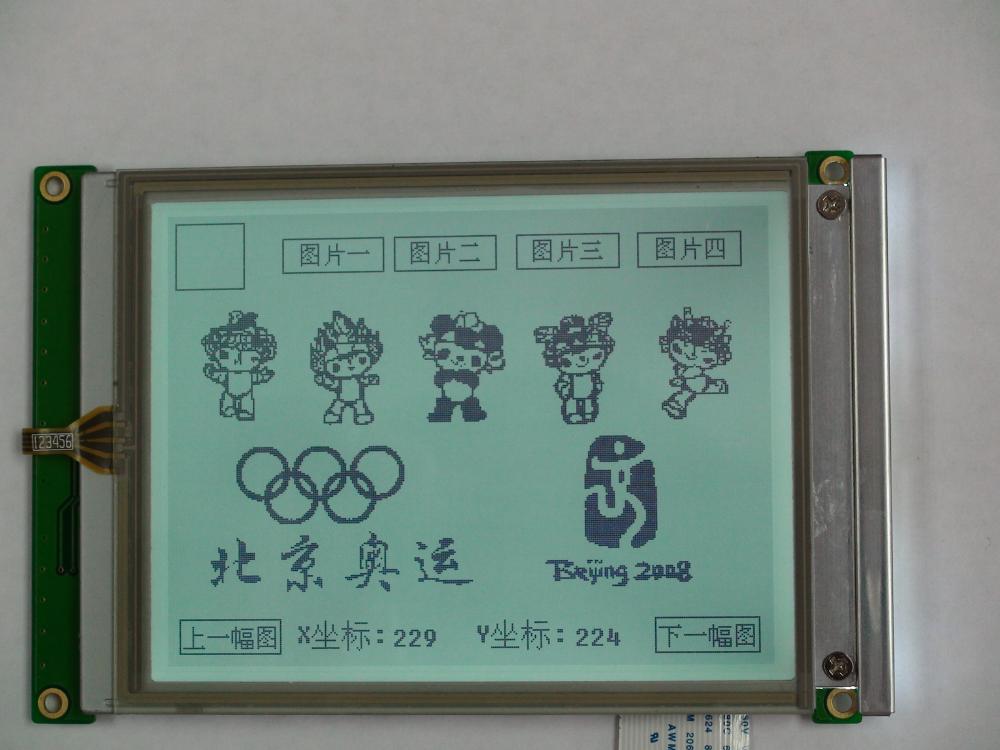

3.STN膜式LCD液晶屏

STNSuperTwistedNematic)是用电场改变原为180度以上扭曲的液晶分子的排列从而改变旋光状态,外加电场通过逐行扫描的方式改变电场,在电场在电场反复改变电压的过程中,每一点的恢复过程较慢,因而产生余辉。它的好处是功耗小,具有省电的最大优势。

彩色STN的显示原理是在传统单色STN液晶显示器上加一彩色滤光片,并将单色显示矩阵中的每一像素分成三个子像素,分别通过彩色滤光片显示红、绿、蓝三基色,就可显示出彩色画面。和TFT不同STN属于无源PassiveLCD,一般最高能显示65536种色彩。

主要分为普通STNFSTNCSTNDSTN

普通STN即液晶在液晶屏内旋转180~270度,液晶屏上下贴普通偏光片,因为色散的原因,液晶屏底色会呈现一定的颜色,常见的有黄绿色或蓝色,即通常称的黄绿模或蓝模。

FSTNFilm+STN),为了改善普通STN的底色问题,在偏光片上而加入一层补偿膜,可以消除色散,实现黑白显示。

CSTNColor STN),彩色STN,在FSTN技术的基础上,增加一层RGB彩色膜,实现彩色化显示,一般驱动路数较高。

DSTNDouble STN),双层STN,其中一层做驱动层,另外一层做补偿层,属于STN黑白化技术,和FSTN相比,对比度更高,且可以自行随温度补偿色散,实现宽温度范围的高对比度。

STN型的显示原理与TN相类似,不同的是TN扭转式向列场效应的液晶分子是将入射光旋转90度,而STN超扭转式向列场效应是将入射光旋转180~270度。 要在这里说明的是,单纯的TN液晶显示器本身只有明暗两种情形(或称黑白),并没有办法做到色彩的变化。但如果在传统单色STN液晶显示器加上一彩色滤光片(color filter),并将单色显示矩阵之任一像素(pixel)分成三个子像素(sub-pixel),分别通过彩色滤光片显示红、绿、蓝三原色,再经由三原色比例之调和,也可以显示出全彩模式的色彩。另外,TN型的液晶显示器如果显示屏幕做的越大,其屏幕对比度就会显得较差,不过藉由STN的改良技术,则可以弥补对比度不足的情况。
